Россия — страна с огромной разветвленной системой теплоснабжения, которая переживает не лучшие времена. Заявленная реформа ЖКХ, как все реформы в нашей стране, ориентирована на использование западных технологий и разработанного за рубежом оборудования. Однако, для того, чтобы перейти на западные технологии с использованием высокоэффективного оборудования, необходимо перейти на зарубежные показатели водно-химического режима, обеспечить прокладку тепловых сетей изолированными трубами с герметичным покрывным материалом и автоматической системой обнаружения утечек, эффективные системы авторегулирования тепловой нагрузки, иметь персонал высокой квалификации и т. д.

Типовые модификации теплообменников ЦЭЭВТ

Модель ВВПИ
Параметры
Тепловой поток, кВт
Масса сухая, кг
L,мм
H,мм
B,мм
D,мм
60.22.10
47
18
1230
210
215
85
60.22.12
55
23
1480
210
215
85
60.22.15
63
28
1730
210
215
85
60.22.17
69
33
1980
210
215
85
60.22.20
75
35
2230
210
215
85
150.22.10
79
20
1230
210
235
102
150.22.12
93
25
1480
210
235
102
150.22.15
106
30
1730
210
235
102
150.22.17
117
35
1980
210
235
102
150.22.20
127
40
2230
210
235
102
250.22.10
135
32
1250
300
234
150
250.22.12
157
39
1500
300
234
150
250.22.15
176
47
1750
300
234
150
250.22.17
192
55
2000
300
234
150
250.22.20
205
63
2250
300
234
150
400.22.10
247
43
1250
420
270
190
400.22.12
291
52
1500
420
270
190
400.22.15
329
55
1750
420
270
190
400.22.17
362
75
2000
420
270
190
400.22.20
410
87
2250
420
270
190
600.22.10
369
60
1250
420
323
196
600.22.12
426
71
1500
420
323
196
600.22.15
487
82
1750
420
323
196
600.22.17
541
96
2000
420
323
196
600.22.20
590
110
2250
420
323
196
600.22.25
632
155
2750
420
323
196
600.22.30
683
205
3250
420
323
196
800.22.10
474
93
1250
420
363
236
800.22.12
559
105
1500
420
363
236
800.22.15
635
117
1750
420
363
236
800.22.17
702
136
2000
420
363
236
800.22.20
762
155
2250
420
363
236
800.22.25
824
225
2750
420
363
236
800.22.30
875
295
3250
420
363
236
1000.22.10
602
102
1250
500
378
254
1000.22.12
709
127
1500
500
378
254
1000.22.15
804
153
1750
500
378
254
1000.22.17
888
178
2000
500
378
254
1000.22.20
962
204
2250
500
378
254
1000.22.25
1042
280
2750
500
378
254
1000.22.30
1134
395
3250
500
378
254
1200.22.10
740
120
1250
500
432
290
1200.22.12
873
150
1500
500
432
290
1200.22.15
989
180
1750
500
432
290
1200.22.17
1092
210
2000
500
432
290
1200.22.20
1148
240
2250
500
432
290
1200.22.25
1197
270
2750
500
432
290
1200.22.30
1264
320
3250
500
432
290
1500.22.10
904
143
1250
580
459
324
1500.22.12
1051
178
1500
580
459
324
1500.22.15
1178
214
1750
580
459
324
1500.22.17
1302
250
2000
580
459
324
1500.22.20
1412
286
2250
580
459
324
1500.22.25
1518
348
2750
580
459
324
1500.22.30
1658
460
3250
580
459
324
1800.22.10
1299
171
1410
580
459
324
1800.22.12
1489
198
1660
580
459
324
1800.22.15
1648
247
1910
580
459
324
1800.22.17
1776
290
2160
580
459
324
1800.22.20
1864
335
2410
580
459
324
1800.22.25
1980
430
2910
580
459
324
1800.22.30
2170
540
2410
580
459
324
2200.22.10
2180
189
1250
600
532
390
2200.22.12
2236
225
1500
600
532
390
2200.22.15
2298
262
1750
600
532
390
2200.22.17
2344
302
2000
600
532
390
2200.22.20
2396
349
2250
600
532
390
2200.22.25
2460
390
2750
600
532
390
2200.22.30
2540
430
3250
600
532
390
2600.22,10
2420
252
1250
630
552
410
2600.22.12
2580
315
1500
630
552
410
2600.22.15
2774
378
1750
630
552
410
2600.22.17
2830
441
2000
630
552
410
2600.22.20
2920
504
2250
630
552
410
2600.22.25
3060
570
2750
630
552
410
2600.22.30
3180
640
3250
630
552
410
3000.22.12
3200
315
1560
630
552
410
3000.22.15
3290
378
1810
630
552
410
3000.22.17
3410
441
2060
630
552
410
3000.22.20
3540
504
2310
630
552
410
3000.22.25
3670
610
2810
630
552
410
3000.22.30
3810
713
3310
630
552
410
3300.22.12
3720
345
1560
850
710
454
3300.22.15
3830
420
1810
850
710
454
3300.22.17
3950
470
2060
850
710
454
3300.22.20
4065
535
2310
850
710
454
3300.22.25
4180
640
2810
850
710
454
3300.22.30
4310
750
3310
850
710
454
3700.22.12
4200
360
1560
850
730
484
3700.22.15
4342
460
1810
850
730
484
3700.22.17
4466
500
2060
850
730
484
3700.22.20
4597
530
2310
850
730
484
3700.22.25
4730
690
2810
850
730
484
3700.22.30
4860
780
3310
850
730
484
4000.22.12
4690
460
1560
922
608
518
4000.22.15
4800
530
1810
922
608
518
4000.22.17
4940
590
2060
922
608
518
4000.22.20
5080
671
2310
922
608
518
4000.22.25
5220
812
2810
922
608
518
4000.22.30
5360
954
3310
922
608
518
5000.22.15
5200
635
1810
965
765
570
5000.22.17
5340
710
2060
965
765
570
5000.22.20
5460
840
2310
965
765
570
5000.22.25
5580
915
2810
965
765
570
5000.22.30
5710
1150
3310
965
765
570
6000.22.15
5620
690
1810
1090
830
630
6000.22.17
5770
870
2060
1090
830
630
6000.22.20
5930
1055
2310
1090
830
630
6000.22.25
6060
1240
2810
1090
830
630
6000.22.30
6210
1430
3310
1090
830
630

Анализируя «успех» реформ в нашей стране с 1992 г., нетрудно предсказать, состоится ли действительная реформа ЖКХ и в какие сроки. На обозримые как минимум 20 лет, по нашему мнению, сохранится ситуация сегодняшнего дня – проектанты не без помощи беззастенчивой рекламы навязывают оборудование, ориентированное на условия теплоснабжения в европейских странах, в том числе пластинчатые теплообменные аппараты, эффективные при работе с чистыми средами, когда требуется проведение только периодических, профилактических чисток их теплообменной поверхности, а эксплуатанты, помучавшись с этим оборудованием пару лет, понеся эксплуатационные издержки, в несколько раз превышающие стоимость нового оборудования, стремятся заменить его отечественным, надежным.

В нижерасположенной таблице сопоставлены свойства пластинчатых и кожухотрубных теплообменников отопления, которые могут проявляться в условиях их эксплуатации в системах отопления и теплоснабжения ЖКХ Российской Федерации.

Требуемые свойства теплообменных аппаратов по условиям эксплуатации в системах ЖКХ России
Наличие данного свойства у
пластинчатого теплообменного аппарата
кожухотрубного теплообменного аппарата
1. Возможность работы в составе небольших и локальных систем теплоснабжения и горячего водоснабжения, особенно закрытого типа, а также систем, в которых отсутствует обработка воды, изношены тепловые сети (внедрение водоподготовки требует значительных капитальных и эксплуатационных затрат, превышающих стоимость самого теплообменного аппарата, наличия квалифицированного персонала, лабораторного контроля и т. д.)
Нет
Да
2. Возможность очистки теплообменных поверхностей малоквалифицированным персоналом с помощью стандартного инструмента и доступного материала
Нет
Да
3. Работа в режиме неизменной во времени тепловой эффективности (с коэффициентом теплопередачи не ниже 3500 – 4000 Вт/ (м2∙К))
Нет – в составе систем, в которых жесткость воды не менее
0,5 мг-экв./л.
Да – в составе систем с чистыми средами, при этом коэффициент теплопередачи может составлять 6000–8000
Вт/(м2∙К)
Да в случае применения кольцевых плавноочерченных турбулизаторов на внутренней поверхности труб и сетевой воды в межтрубном пространстве
4. Безотказность при переменных режимах работы и возможных нарушениях нормальных условий эксплуатации (гидравлические удары, повышение тепловой нагрузки, ухудшение качества воды и т. д.)
Нет
Да
5. Компактность
Да
Сопоставима с компактностью пластинчатых аппаратов, если наружный диаметр труб менее 10 мм и применена накатка турбулизаторов на внутренней поверхности труб
6. Невысокая цена
Да
Да
7. Эксплуатационные издержки
Высокие
Низкие

Анализ данных этой таблицы показывает, что из семи свойств, необходимых для успешной эксплуатации теплообменных аппаратов в системах отопления/ЖКХ России, пластинчатым теплообменным аппаратам присущи только два, да и то с оговорками, так как, скажем, компактность пластинчатых теплообменных аппаратов теряет свое значение при их разборке и чистках их теплообменной поверхности, поскольку эти технологические операции требуют наличия дополнительных площадей, а выполнение указанных операций требует наличия квалифицированного персонала, специального инструмента, так как при разборке и сборке надо знать схему затяжки болтовых соединений, иметь специальные гайковерты с тарированными крутящими моментами, знать какое расстояние надо выдерживать между нажимными плитами, иметь «под рукой» комплект пластин и резиновых прокладок, потому что они в первую очередь выходят из строя.

При этом следует иметь в виду, что не все отложения и особенно биологической природы можно удалить при чистке аппарата безразборным методом (химической промывкой) и механическому способу очистки теплообменных поверхностей, требующему полной разборки аппарата, в условиях ЖКХ России практически нет альтернативы.

Можно только добавить, очистка пластин с заменой прокладок составляет до 50 % стоимости нового пластинчатого теплообменника. Специалистам ЦЭЭВТ известен отрицательный опыт эксплуатации пластинчатых аппаратов в основном в системах горячего водоснабжения на территории России, когда после непродолжительного периода их использования (не более 1-2 лет), аппараты были демонтированы и заменены на кожухотрубные теплообменники отопления. Имеются данные об отрицательном опыте применения разборных пластинчатых теплообменных аппаратов и за рубежом.

Надежность разборных пластинчатых теплообменных аппаратов в эксплуатации существенно ниже, чем у кожухотрубных теплообменников для горячей воды. В ряде крупных европейских городов, например, в г. Хельсинки со второй половины 1980-х гг. не разрешается установка разборных пластинчатых аппаратов (за исключением особых случаев) из-за их низкой надежности. Для химической промывки (очистки) неразборных пластинчатых аппаратов нужны дорогие промывочные растворы и специальные промывочные устройства.

Эксплуатация пластинчатых теплообменных аппаратов требует высокой технологической культуры и дисциплины по обеспечению требуемого водного режима. В межотопительный период, когда не работает система теплоснабжения, во избежание возникновения парникового эффекта в замкнутых пространствах внутренних полостей пластинчатых теплообменников, приводящих к порче резиновых прокладок, требуется тщательная вентиляция и просушка всего внутреннего объема.

Все аргументы поставщиков пластинчатых теплообменных аппаратов для систем отопления основаны на том, что они такие дешевые и их так легко чистить, причем поставщики берутся делать это сами по договору и за немалые деньги. Чем чаще происходит процесс очистки, тем выше доходы поставщиков и тем выше эксплуатационные издержки владельцев пластинчатых теплообменных аппаратов.

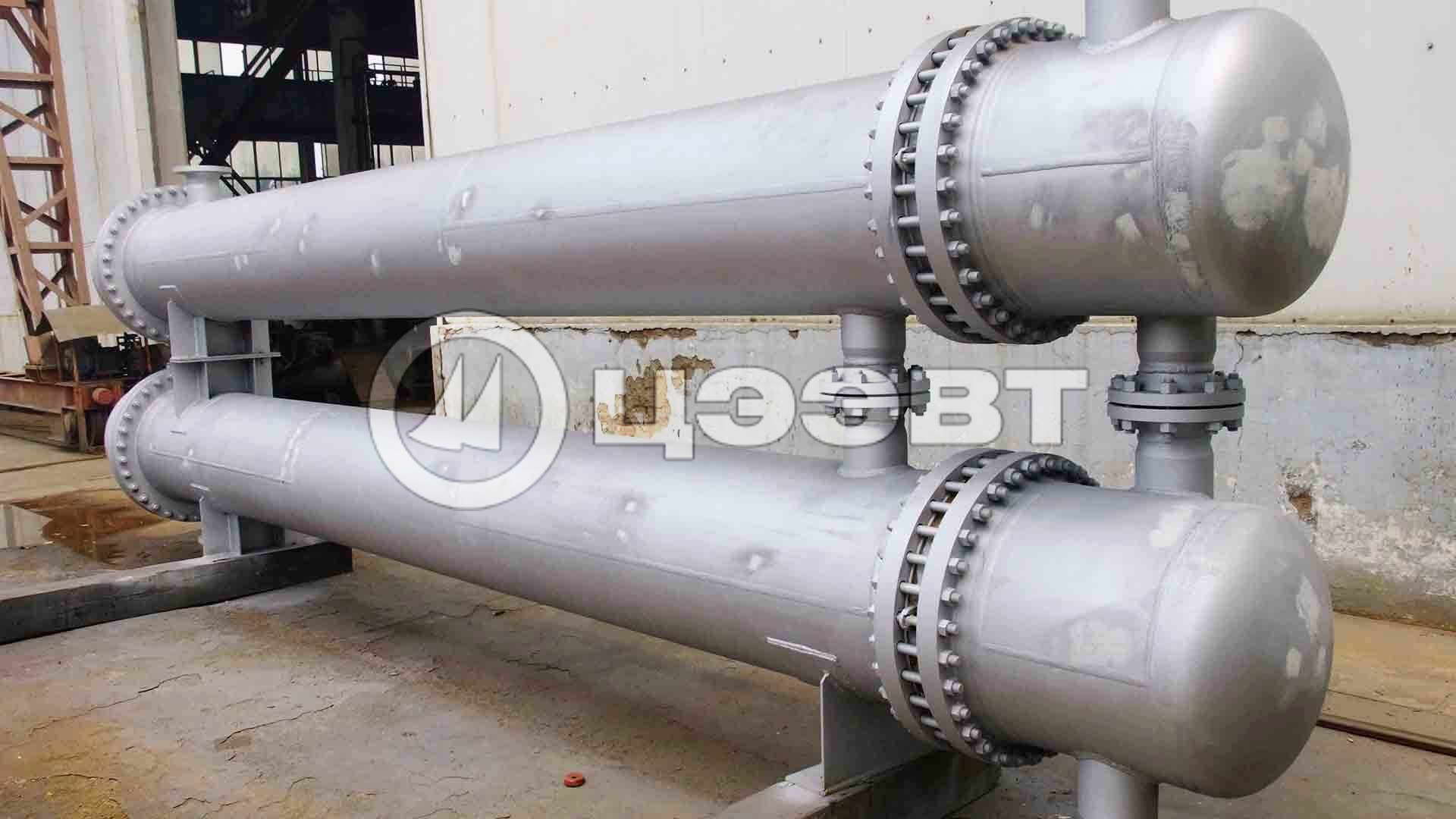

Теплообменные аппараты для ЖКХКороткий период от покупки нового пластинчатого аппарата он работает эффективно, затем его эффективность в условиях российского ЖКХ снижается вследствие загрязнения его поверхностей (см. рис.), что проявляется в снижении коэффициента теплопередачи в 2–4 раза (см. рис. внизу справа), аппарат выводят из эксплуатации Теплообменные аппараты для ЖКХ(это требует излишнего резервирования) на чистку теплообменных поверхностей, после чистки короткий промежуток времени (примерно месяц) пластинчатый теплообменный аппарат вновь работает эффективно, затем его эффективность снижается и так продолжается в течение всего жизненного цикла, в конце которого от купленного когда-то аппарата остается одна рама, все остальное несколько или много раз заменено новым.

Типичный западный подход – вам на фоне активной и навязчивой рекламы продают сравнительно дешевое изделие, но потом оказывается, что за все его достоинства нужно дополнительно платить, обеспечивая изготовителю эксплуатационные бонусы, многократно повышающие стоимость проданного задешево изделия. Таким образом, в конце срока службы этого изделия оказывается, что его реальная стоимость в несколько раз больше, чем отпускная.

Подведем итоги.

Как указывает П.А. Лыгин, директор ООО «Волгопромэнерго» г. Саратов, (журнал «Новости теплоснабжения» №11, 2004 г.) «для небольших и локальных систем теплоснабжения и горячего водоснабжения, а также для систем, где отсутствует обработка воды, изношены тепловые сети, применение пластинчатых теплообменных аппаратов не может быть рекомендовано ни с технической, ни с экономической точки зрения, так как их (реальная- прим. ЦЭЭВТ) стоимость значительно превышает стоимость кожухотрубных и по основным наиболее важным показателям надежной эксплуатации они уступают кожухотрубным подогревателям.»

Для объективности добавим, что применение пластинчатых теплообменных аппаратов оправдано в системах с улучшенными показателями водоподготовки, когда требуется передавать большие (более 10 МВт) тепловые потоки зачастую при малых температурных напорах.
Не будем оставлять нашего читателя в неведении относительно выбора наилучшей конструкции кожухотрубного теплообменного аппарата.
